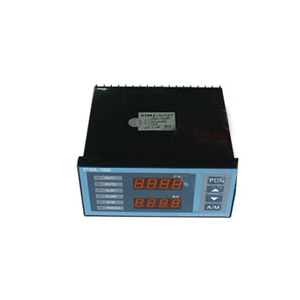

XTMD-1000A-B智能數字顯示調節儀

采用XJ的SMT表麵貼裝技術。采用XJ的開關電源，使儀表更顯輕巧。具有全輸入功能。精度為±0.5FS±1dig。分辨率為14dit。線性輸入時量程可隨意遷移。具有傳感器誤差修正功能。多種調節輸出形式，

采用XJ的SMT表麵貼裝技術。采用XJ的開關電源，使儀表更顯輕巧。具有全輸入功能。精度為±0.5FS±1dig。分辨率為14dit。線性輸入時量程可隨意遷移。具有傳感器誤差修正功能。多種調節輸出形式，並具有PID自整定功能。

規格參數

熱電偶

B：0～1800℃  S：0～1600℃

K：0～1300℃  E：0～800℃

T：0～300℃  J：0～800℃

WU-Re3-25   0～2000℃

熱電阻

Pt100(L)：-100.0～300℃

Pt100(H)：-200～600℃

Cu50    ：0.0～150.0℃

線性輸入

mV輸入：0～10mv.DC；0～50mV.DC  0～100mv.DC

電壓輸入：0～5V DC；    1～5V.DC

電流輸入：0～10mA.DC：4～20mA DC

輻射感溫器     WFT-202(F1 石英玻璃)400～1200℃

WFT-202(F2，K9玻璃)700～2000℃

控製方式

0：電流 0～10mA.DC(大負載電阻1.5kΩ)

1：電流 4-20mA.DC(大負載電阻800Ω)

2：繼電器   觸點容量3A／250VAC阻性負載

SSR固態繼電器   容量1A／250VAC阻性負載

脈衝電壓   24VDC(大電流30mA)

控製參數

比例帶(Pb) 0～400.0％：

積分時間(Ti) 0-3600秒(O為切除積分作用)

微分時間(Td) 0～1800秒 ：

控製不靈敏區(Hy) 0～9999；

控製周期 1～120秒；

報警

二組繼電器觸點輸出可任意組成以下方式：

1上限報警

2.下限報警  (二位式控製)

3.上、下限報警(三位式控製)

4.上、上限報警

5.下、下限報警

觸點不靈敏區為0～9999可調。

觸點容量為2A、250V AC，無感負載。

過程量輸出    0～10mA DC、4～20mA DC、0～5V.DC   1～5V DC

供電電源

變壓器供電：220V 4-10％50Hz～60Hz

開關電源：85V～264VAC  50Hz～60Hz

變送器供電電源：24V、30mADC
