裝配式熱電偶

工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃範圍內的液體、蒸汽和氣體介質以及固體的表麵溫度。

產品簡介：

    工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃～1800℃範圍內的液體、蒸汽和氣體介質以及固體的表麵溫度。

  根據國家規定，我廠從1987年起開始生產符合IEC******標準分度號的鉑銠30-鉑銠6、鉑銠10-鉑、鎳鉻-鎳矽、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T3238-1999標準。

主要技術指標

溫度測量範圍和允許誤差

注“t”為感溫元件實測溫度

熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當於該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。

熱電偶公稱壓力　

一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。

熱電偶小置入深度　　

應不小於其保護管外徑的8～10倍（特殊產品例外）。

熱電偶絕緣電阻（常溫）　　

常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。

a.對於長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小於100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-熱電偶的常溫絕緣電阻值MΩ

b.對於長度等於或不足1米的熱電偶，它的常溫絕緣電阻值應不小於100 MΩ

上限溫度絕緣電阻　　

熱電偶的上限溫度絕緣電阻應不小於下表現定：

□ 型號表示

□工作原理

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。　

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小隻和熱電偶導體材質以及兩端溫差有關，和熱電極的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，並配以各種安裝固定裝置組成。

□ 型號規格

統一設計型熱電偶

無固定裝置式（陶瓷保護管）熱電偶

注：1）結構特征：非置入部分為碳鋼20﹟

2）直徑Φ25mm為雙層瓷套管。

3）大“﹡”分度號作特殊規格訂貨。

保護管直徑和長度規格表

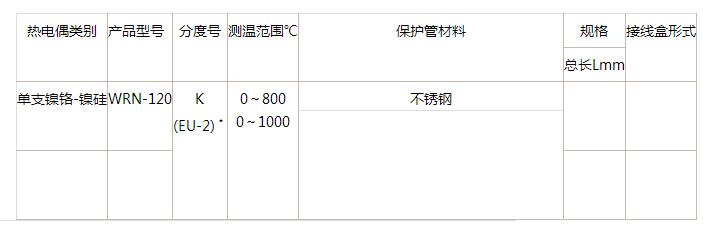

無固定裝置式熱電偶
